景觀快速設計中的制圖規范講解

2016-11-21 15:49:32    作者:佚名     來源:三道手繪微信公眾號     瀏覽次數:

  根據近年來,各院校、設計公司考察的設計基地的性質分類,一般有以下這幾類考題:

  公園、廣場、庭院、濱水綠地、街頭綠地、校園綠地、居住區綠地、主題性場地、屋頂花園、農業觀光主題園、風景名勝區入口的設計等等。

  對于這些不同類型的考題,在平時訓練過程中最好都有所練習,并掌握各種類型場地的設計要點,進行針對性的合理設計。例如:公園與廣場的性質決定了公園以綠地為主,綠地率在60%以上;廣場則以硬質為主,綠地率最好不要超過50%(但也因廣場的性質與面積大小有所差異,目前城市廣場規范要求綠化覆蓋面積達到70%)。庭院的設計與公園的設計因服務對象、尺度大小的不同而有所不同,因而在庭院設計的時候其活動內容的設置與公園有一定的差異。庭院設計還要考慮庭院周圍的建筑的形態與功能。總之,對于不同類型的場地,都需要我們進行全面的了解,根據其設計需要、服務對象進行全面的考慮。

  1.1.3考察內容:

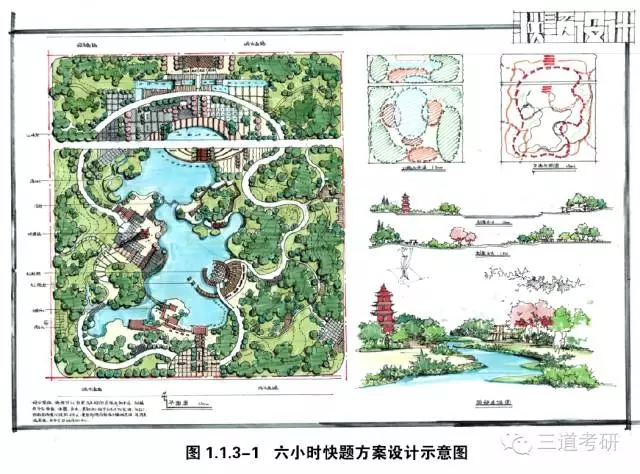

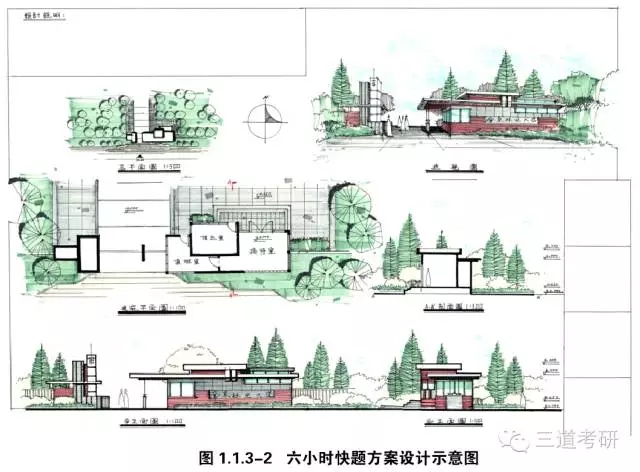

  各高校對于圖紙內容的要求也是有所差異的,通常情況下按時間長短進行分類:三小時快題與六小時快題。但無論是三小時的快題還是六小時的快題,圖紙內容都必須包括:總平面圖、分析圖、剖面圖、效果圖、文字說明與標題。這是一張完整的快題設計必不可少的幾個部分,也是對設計作品最完整的表達。對于六小時的快題,就需要在三小時快題圖紙內容的基礎上進行設計作品的深入表現,需附有:整體鳥瞰圖、節點擴初圖、種植設計圖、設計意向圖,甚至有景觀建筑單體設計需要的需附有建筑設計的總平面圖、剖面圖、立面圖以及效果圖等(如圖1.1.3-1與1.1.3-2所示)羅列此類圖名意在讓廣大的考生利用平時訓練的機會,做到對可能涉及到的圖紙內容的訓練,實現360度無死角全面備戰!

景觀快速設計中的制圖規范講解

景觀快速設計中的制圖規范講解

  1.2制圖規范講解

  1.2.1基本制圖工具:

  A1圖紙或硫酸紙;三角板;比例尺;平行尺;馬克筆;彩鉛(特殊院校有所要求);鋼筆(墨線筆);鉛筆;橡皮擦;小刀等等;

  1.2.2成圖制圖規范:

  一、總平面圖:

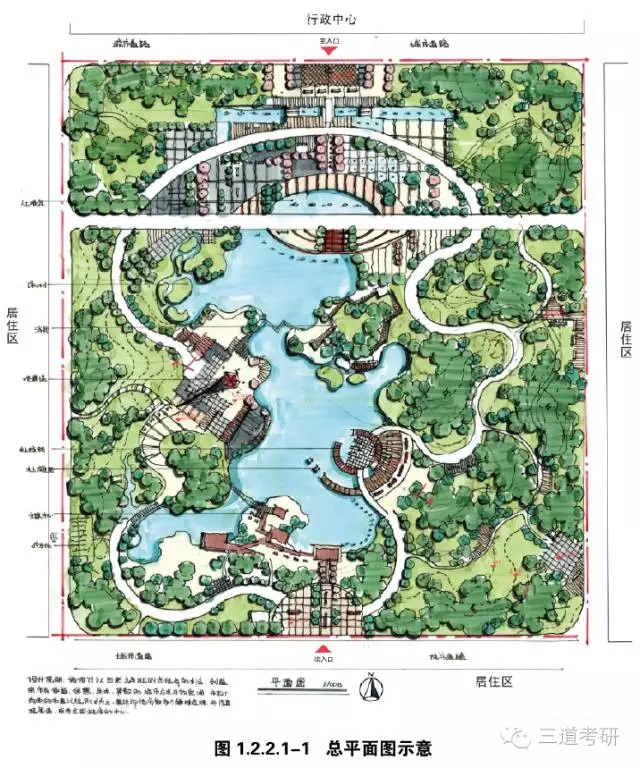

  除了方案平面表現外,附加的符號與說明缺一不可。包括:圖名、比例尺、指北針、剖切符號、入口符號、豎向設計符號、景點命名、基地外環境等。(如圖1.2.2.1-1所示)

景觀快速設計中的制圖規范講解

  (1)圖名

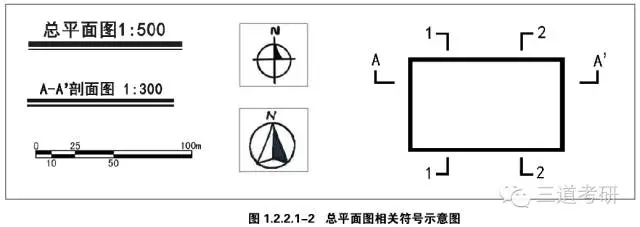

  各類成圖都需要對應圖名進行標注,圖名由文字部分與下劃線組成,下劃線一粗一細,長度適中即可。(如圖1.2.2.1-2所示)

  (2)比例尺

  根據基地大小及題目要求確定比例,一般比例有:1:1000、1:800、1:500、1:300、1:200等等。

  按表示方式分類,比例尺有三種表示方法:

  ①文字式:在圖紙上直接寫出地圖上1厘米代表實地距離多少千米;

  ②數字式:用數字比例式或分數式表示比例尺的大小,

  如:1:500或者表達為1/5000;

  ③線段式:在圖紙上用線段表示比例(如圖1.2.2.1-2所示),

  比例大小=圖上距離/實際長度。

  (3)指北針

  常見指北針畫法見附圖,指北針的“N”字切勿遺漏。(如圖1.2.2.1-2所示)

  (4)剖切符號

  剖切符號由剖切位置線、投影方向線及編號組成。剖切位置線的長度為6-8mm,投影方向線長度為4-6mm,均用粗實線繪制。編號采用阿拉伯數字或是大寫字母來表示。(如圖1.2.2.1-2所示)

景觀快速設計中的制圖規范講解
