RTK在市政園林審計中的應用

2016-06-27 10:42:07    作者:呂昕     來源:中華人民共和國審計署     瀏覽次數:

  一、市政園林項目審計現狀及存在亟待解決的問題

  隨著城鎮化水平的不斷加快,市政園林建設項目日益增多,項目中不規則形狀的景觀工程比比皆是。

  在審計工作中,不規則形狀景觀工程量的確認是整個工程審核的難點,也是許多審計人員比較難把握的地方,其所占工程造價的比例較大。因此工程量能否準確的核定將直接影響整個項目的工程造價。

  傳統的審計方法以及小型測量儀的精度已經不堪“重任”。新的審計測量利器應用而生—RTK。通過RTK測量技術的應用,可較準確的測量出不規則形狀景觀的工程量。

  二、RTK應用原理及具體情形

  RTK(RealTimeKinematic)載波相位差分技術

  RTK測量系統是GPS測量技術與數據傳輸技術構成的組合系統。高精度的GPS測量必須采用載波相位觀測,RTK定位技術就是基于載波相位觀測的實時動態定位技術,它能夠?qū)崟r快速地提供測站點在指定坐標系中的三維定位結果,并達到厘米級精度。

  (一)RTK工作原理

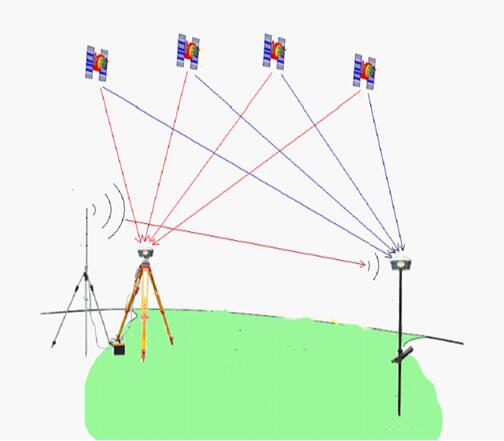

  在RTK作業模式下,基準站通過數據鏈將其觀測的星歷數據傳送給流動站。流動站通過數據鏈接收來自基準站的數據,同時采集GPS觀測數據,并在系統內進行實時處理,給出厘米級定位結果,歷時不到一秒鐘。流動站可處于靜止、運動狀態,并在動態環境下完成周模糊度的搜索求解。只要能保持5顆以上衛星相位觀測值的跟蹤和必要的幾何圖形,則流動站可隨時給出厘米級定位結果。其工作模式如圖:

  (二)RTK技術優點1.作業效率高。在一般的地形地勢下,高質量的RTK設站一次即可測完10km半徑的測區,大大減少了傳統測量所需的控制點數量和測量儀器的“搬站”次數,在一般的電磁波環境下幾秒鐘即得一點坐標,作業速度快,勞動強度低。2.定位精度高,數據安全可靠,沒有誤差積累。只要滿足RTK的基本工作條件,在一定的作業半徑范圍內,RTK的平面精度和高程精度都能達到厘米級。

  3.降低了作業條件要求。RTK技術不要求兩點間滿足光學通視,只要求滿足“電磁波通視”,因此,和傳統測量相比,RTK技術受通視條件、能見度、季節等因素的影響和限制較小。

  4.操作簡便,數據處理能力強。只要在設站時進行簡單的設置,就可以邊走邊獲得測量結果坐標或進行坐標放樣。數據輸入、存儲、處理能力強,能方便快捷地與計算機連接。

  (三)技術缺陷

  1.可靠度不能達到100%。RTK確定整周模糊度的可靠性為95%~99%,RTK較容易受衛星、天氣、數據鏈傳輸狀況的影響。

  2.受數據鏈電臺傳輸距離影響。數據鏈電臺信號在傳輸過程中易受外界環境影響,如高大山體、建筑物和各種高頻信號源的干擾,在傳輸過程中衰減嚴重,影響其外業精度和作業半徑。

  三、實現不規則圖形測量的概略環節

  (一)架設基準站、流動站并啟動

  將基準站GPS接收機安置在開闊的地方,架設腳架、安置基座和衛星天線,對中整平,用天線高量尺在天線相隔120°的三個位置量取天線高,并記錄。

  (二)設置移動站、基站工作參數

  選擇坐標系、投影方法、連接衛星、藍牙連接等進行項目參數鍵入。

  (三)采集位置點信息

  在采點時,首先移動站要處于水平狀態,保證RTK各信號燈正常工作,而后電子手簿進入【測量】界面,將對中桿放在待測點上采集坐標,點擊“保存”完成第一個待測點的坐標采集。按照同樣操作方法進入下一個待測點的坐標采集。

  采點位置的準確性、合理性、密度直接影響后期的計算處理,要合理設置待測點的位置,將實地測量的采點位置與圖紙相結合。

  (四)成果導出:點擊導出按鈕,選擇導出文件類型為“Excel文件格式,或者CASS格式等,將測量數據導出保存到電子手簿。連接電子手簿與計算機,將數據文件保存到計算機。

  (五)轉換測量數據

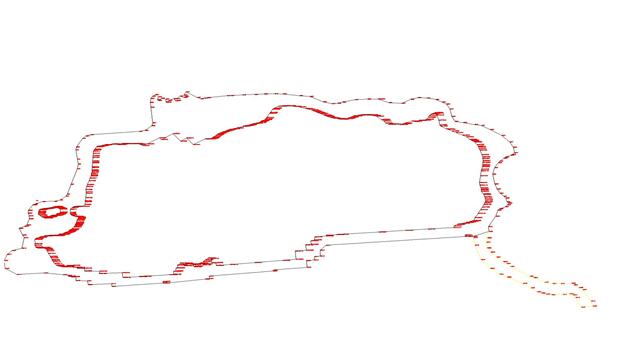

  利用CAD中“多段線”工具連接各位置點(如下例圖),查詢面積屬性得出不規則圖形面積。

  四、結束語

  RTK在審計中的成功運用,解決了不規則圖形測量精度低的疑難問題,同時又保證了審計工作質量,取得事半功倍的效果,為依法審計提供了保障。
